PCB Ayırıcı Makinesi

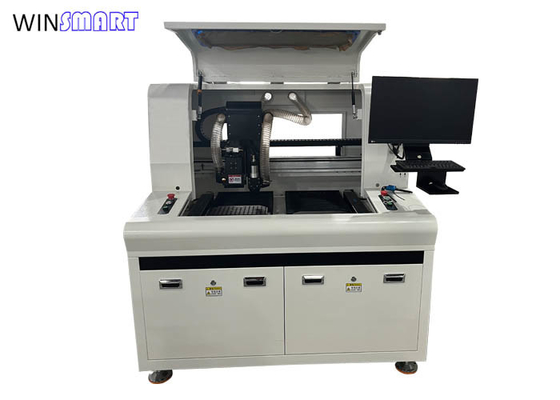

Çifte Döner Çifte Masa Evrensel V-Kesi PCB Ayrıcı ve PCB Yönlendirici Makinesi

Tüm Kategori

PCB Depaneling Yönlendirici Makinesi

Sıcak Çubuk Lehimleme Makinesi

SMT besleyici arabası

Bizimle İletişim

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Şimdi iletişime geçin

Çifte Döner Çifte Masa Evrensel V-Kesi PCB Ayrıcı ve PCB Yönlendirici Makinesi

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 set
fiyat:	USD1-10000/set
Packaging Details:	Plywood kapak
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Menşe yeri:

Sertifika:

Garanti:

1 yıl

CCD Sistemi:

- Evet.

çevrimdışı

Maksimum Panel:

300x300mm (özelleştirilebilir)

bıçak ömrü:

100.000 Kez

Bıçak Malzemesi:

SKH51

kesme hassasiyeti:

±0,1 mm

kesme açısı:

Kesme uzunluğu:

özelleştirilebilir

Kesme Yöntemi:

V-Kesme ve Yönlendirme

Hız kesmek:

Yüksek hız

kesme kalınlığı:

0,2-3,2 mm

Kesme genişliği:

2-6mm

Gürültü seviyesi:

≤80db

Güç kaynağı:

220V/50Hz

Ürün Adı:

Çift Mil Evrensel PCB Ayırıcı

Yetenek temini:

Ayda 200 set

Vurgulamak:

Çift Masa PCB Ayrıcı Makinesi

Çifte Spindle PCB Ayrıcı Makinesi

Evrensel V kesimi PCB ayırıcı makinesi

Product Description

Çifte Döner Çifte Masa Evrensel V-Kesi PCB Ayrıcı ve PCB Yönlendirici Makinesi

Çift Dönerli Evrensel PCB Ayrıcı Özet:

Bu makine, hem V kesimi hem de freze köprüleri bağlantısı olan panel için tasarlanmıştır.

Elektronik üretim, otomotiv, tıbbi cihazlar, LED aydınlatma ve telekomünikasyonlarda yaygın olarak kullanılır.

Çatlak, delaminasyon ve mikro hasarı önler, bu da yüksek güvenilirlik elektronikleri için idealdir.

Çifte Spindle Evrensel PCB AyrıcıÖzellikleri:

1Çifte masalar eşzamanlı kesimi sağlar.

2Çift spindle birden fazla PCB işliyor, verimliliği iki katına çıkarıyor.

3Aynı anda iki PCB işlemekle döngü süresini azaltır.

4Yüksek hacimli üretim ortamları için idealdir.

5Operatör müdahalesini en aza indirir, işgücü maliyetlerini azaltır.

6. CCD görüş hizalama sistemi hassas kesimi sağlar.

7Çatlak ve delaminasyon önlemek için minimum kuvvet uygulanır.

8FR4, alüminyum destekli, seramik, sert-fleks ve çok katmanlı PCB'lerle çalışır.

9Karmaşık PCB şekilleri ve düzensiz tasarımları destekler.

10Vakumlu toz toplama sistemi, temiz bir çalışma ortamı sağlamak için çöpleri kaldırır.

11Atık ve işlemeyi en aza indirir, verim oranlarını artırır.

Çifte Spindle Evrensel PCB Ayrıcı Spesifikasyonu:

Model	SMTID3
Çalışma alanı	300x300mm, 0-80mm ((Z)
Tablolar	Çifte
Döner	Routing için çift, SycoTec 4025HY
Makara çubuğu, rehber ray, modül	Çin markası
Servo motor	Panasonic
Elektrostatik eliminatör	ADK-801ADK-801
PC	Endüstriyel sınıf
Hareket kontrol kartı	PI9074
monitör	17 inç.
İşletim sistemi	Windows 10
Döner hızı	En fazla 60000RPM
XYZ sürüş hızı	XY.800mm/s, Z.300mm/s
Kesme hızı	0-100mm/s
Kesme doğruluğu	±0,05 mm
Toplam güç	5KW
Çalışma platformu	Döner tepsiler iki yönde kesebilir
Döner soğutma sistemi	Hava soğutması
Elektrikli süpürge gücü	3kw 380V,3 fazlı (üst süpürge temizliği)
Hava basıncı	0.5-0.7MPa
Gürültü kontrolü	< 80 dB
Güvenlik aygıtı	Güvenlik kapısı ve sensörü
Programlama	Daha kolay programlama için dxf dosyasını içe aktarabilir
PCB yükleme ve boşaltma	Kılavuz
Teknik destek ve eğitim	Ekipmanın işletilmesi, programlama, donanım bakım videoları ve yerleşik eğitim hizmetleri sağlamak
Görme sistemi	CCD görsel konumlandırma düzeltme sistemi
Uyarı ışığı	Üç renkli lamba
Çalışma alanı koruyucu kapağı	Alt şekilli kapının kör koruma modu
Boyut	1500 ((L) x 1450 ((W) x 1600 ((H) mm
Ağırlık	Yaklaşık 950 kilo.

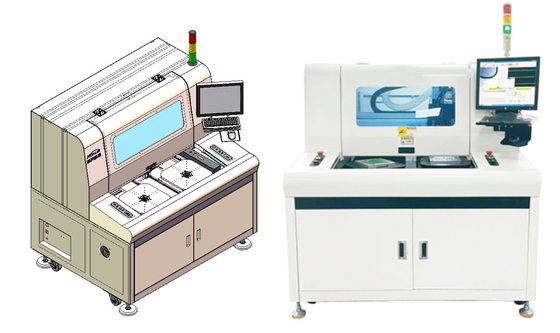

Çifte Spindle Evrensel PCB Ayrıcı Ayrıntılar:

Bu evrensel PCB ayırıcı, hem V kesimi hem de freze köprüsü olan panel için tasarlanmıştır, aynı zamanda sadece V kesimi kartları veya sadece yönlendirilmiş kartlar için de çalışır.

Çifte Spindle Evrensel PCB Ayrıcı Ana Bölüm Giriş:

1. fırçasız motor, kesme işlemi sırasında toz emilimini azaltmak için emme ve iyonlu hava ile testere bıçağını tahrik eder. Servo kontrollü Z ekseni kaldırma, PCB yüksekliğinin kesin kontrolü.

2. Yüksek hızlı SycoTec spindle, hızlı kesme, servo denetimli Z ekseni kaldırma, bıçak kırık sonra daha fazla kesme ve hurda önlemek için elektrikli süpürge ve kesicinin kırılma algılama ile donatılmış,PCB yüksekliğinin doğru kontrolü.

Çifte Döner Çifte Masa Evrensel V-Kesi PCB Ayrıcı ve PCB Yönlendirici Makinesi 1

3Özel alüminyum alaşımlı armatür, oksidasyon tedavisi, anti-statik, kesim doğruluğunu sağlar.

PCB Separator Fixture

Evrensel PCB Ayrıcı Gönderi Yapılandırması Listesi:

1) 2 spindle x 1 birimli PCB ayırıcı

2) Süpürge x 1 birim

3) Testere bıçağı x 5 pc, yönlendirme bitleri x 10 pc

4) Kullanım kılavuzu x 1 pc

5)İşleme videosu ve kurulum videosu
