30T FR4 Alüminyum PCB Pencerleme Makinesi

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 set
fiyat:	USD1-10000/set
Packaging Details:	Plywood case
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

Sertifika:

Noise:

≤75dB

Working Area:

400x400mm

Output:

Type:

hydraulic driven

Precision:

±0.05mm

Name:

FR4 PCB Punching Machine

Supply Ability:

100 sets

Vurgulamak:

FR4 Alüminyum PCB Punching Makinesi

Hassas Perforasyon Kalıp PCB Perforasyon Makinesi

30t PCB Punching Makinesi

Product Description

30T FR4 Alüminyum PCB Pencerleme Makinesi

PCB Punching Makinesi Özet:

Hidrolik PCB delikleme makinesi, makinenin normal ve doğru çalışmasını sağlamak için anahtardır.Dikkatli bir şekilde bir araya getirmek gerekir., makineyi test etmek, düzenli olarak denetlemek ve iyi bir bakım planına sahip olmak.Bu sistemin bakım kalitesini etkileyebilecekBununla birlikte, belirli talimatlar verilmediğinde, kullanıcılar kurulum, hata ayıklama ve kullanım için bu talimatları sıkı bir şekilde takip etmelidir.

Bu hidrolik sistem, basınç kaynağı pompası grubu, yönlü valf grubu, filtreleme ve soğutma sistemi, kontrol cihazı, bir yağ tankı ve boru hatlarından oluşur.

Çalışma sürecinde, filtreleme soğutma sistemi, kontrol pompası grubu, basınç kaynağı pompası grubu vb. hepsi elektrikli cihazlar tarafından kontrol edilir.Basınç kaynağı pompa grubundaki yelkenli pompanın çalışma akışı çıkardığında, akış her hidrolik bileşene verilir,ve kontrol silindirinin elektro-hidrolik valfi (solenoid valfi) grubu, her silinderin ileri geri hareketini tamamlamak için elektrikli cihazla kontrol edilir.

Hidrolik silindir hareket pozisyonu bir hareket anahtarı cihazı ile kontrol edilir.

PCB Punching Makinesi Özellikleri:

1PCBA'yı el katlamasından kaynaklanan teneke çatlaklarını önleyebilecek kalıplarla çıkarmak.

2Çoklu kalıplar değiştirilebilir.

3Kalıpları değiştirmek kolay.

4Servo baskı kalıbı aşağı çekerek iş yoğunluğunu azaltır.

5PCB yükleme ve boşaltma kolay.

6İşlem süreci hafif ve güvenli ve makine güvenlik cihazlarıyla donatılmıştır.

PCB Punching Makinesi Teknik Parametreleri:

Sürücü: Hidrolik istasyon + hidrolik silindir

Güç kaynağı: Faz 3, 380VAC 50HZ

Üretim: 25 ton

PCB Boyutu: 400*400MM

Çalışma Modu: Servo motor aşağı kalıp için itmek-çekmek ve dışarı

Makine Boyutu: 1400 ((L) x 985 ((W) x 1750 ((H) MM

Ağırlık: 850KG

PCB Punching MakinesiSpesifikasyon:

Çalışma alanı	400*400 mm
Çalışma basıncı	0.45-0.7Mpa
Kesme hassasiyeti	±0,05 mm
Döngü süresi	7-15 saniye.
Çıkış	25T
PCB/FPC kalınlığı	0.08-3.5MM
PCB/FPC malzemesi	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Kesim modu	Darbe
Çarpıştırma cihazı	Ölçme aletleri ((kalıp)
İş Mülkiyeti	LCD ekran, otomatik olarak kayıt sayısını İşlenmiş ürünler, otomatik delikleme
İletişim limanı	Uluslararası standart
Operasyon Dili	İngilizce
Güç	380/220V
Sigorta	3A
Makine boyutu	1400x985x1750mm
Makine ağırlığı	850 kg

PCB Ayırıcı Pençleme Makinesi Ayrıntılar:

1Profesyonel kablolama.

30T FR4 Alüminyum PCB Pencerleme Makinesi 0

2İngilizce:

30T FR4 Alüminyum PCB Pencerleme Makinesi 1

3Yanlış işlemden kaçınmak için şifreden koruma.

30T FR4 Alüminyum PCB Pencerleme Makinesi 2

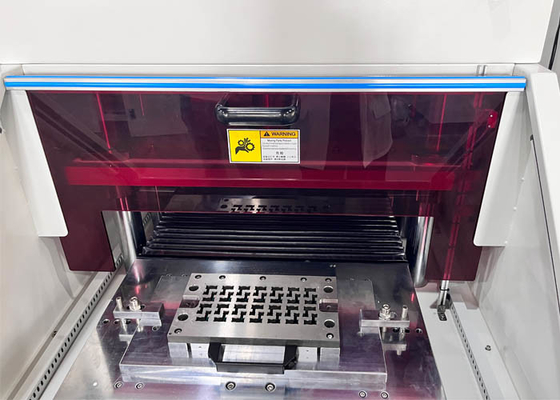

4Kesim için özelleştirilmiş yumruk kalıbı, PCB toplamasını kolaylaştırmak için ESD çekmece.

30T FR4 Alüminyum PCB Pencerleme Makinesi 3

5Güvenli üretimi sağlamak için sensör tasarımı ile çift "Start" ve güvenli kapı.

30T FR4 Alüminyum PCB Pencerleme Makinesi 4

PCB Pençleme Makinesi Kalıp Çıkarma ve Montajı:

Adım 1: Dokunmatik ekranla aşağı kalıbı yumruklama yerine taşıyın.

Adım 2: Üst kalıbın alt kalıbla iyi uyum sağlaması için aşağıya indirin.

Adım 3: Üst kalıbın 8 vidalarını gevşet.

Adım 4: Tüm kalıbı dokunmatik ekranla toplama yerine taşı.

Adım 5: Alt kalıbın 2 vidalarını gevşet.

Adım 6: Eski kalıbı çıkarın.

Adım 7: Tüm kalıbı başlangıç noktasına koyun.

Adım 8: Aşağı kalıbı sabitlemek için 2 vida kilitleyin.

Adım 9: Tüm kalıbı yumruklama yerine taşı.

Adım 10: Üst kalıbı hizalamak için kalıbın üst tabanını indirin.

Adım 11: Üst kalıbı sabitlemek için 8 vida gevşet.

Adım 12: Kurulum tamamlandı.

30T FR4 Alüminyum PCB Pencerleme Makinesi 5

punching mold

PCB Punching Makinesi Bakımı:

1Çöpleri zamanında temizleyin.

2Düzenli olarak (1 hafta) vida, rehber ray, rulman ve hareketli parçaları tereyağıyla yağlayın.

3Eğer herhangi bir organik bileşen hasar görürse, lütfen onları zamanında değiştirin.

4. Isı dağıtım delikleri ve ısı dağıtım fanı arasında malzeme yığmayın ve belirli bir mesafeyi koruyun

5Hidrolik istasyon için bakım talimatları
