300x300mm Tozsuz Stressiz UV Lazer PCB Depaneling Makinesi

Marka Adı:	Winsmart
Model numarası:	SMTL300
Moq:	1 takım
fiyat:	USD1-150K/set
Ambalaj detayları:	Kontrplak Kasa
Ödeme şartları:	L/C,T/T,Western Union

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri:

Sertifika:

PCB Materyali:

FR4 FPC

Lazer kaynağı:

25W UV

Çalışma masası:

300x300mm, çift tablolar

Fikstür:

Özelleştirilmiş

Dalgaboyu:

355nm

İsim:

UV Lazer PCB Depaneling Makinesi

Yetenek temini:

Ayda 100 Set

Ürün Açıklaması

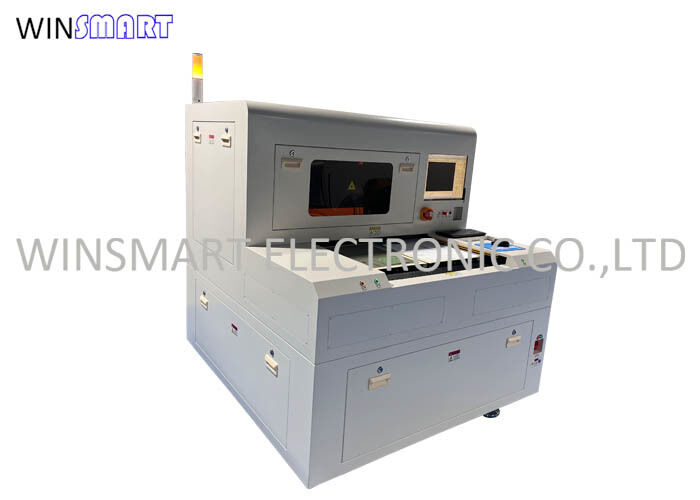

300x300mm Tozsuz Stressiz UV Lazer PCB Depaneling Makinesi

UV Lazer PCB Depaneling Makinesi Özet:

Bir UV Lazer PCB Depaneling Makinesi, mekanik stres veya kirlenme olmadan bireysel basılı devre kartı birimlerini daha büyük bir panelden ayırmak (depanel) için kullanılan yüksek hassasiyetli bir sistemdir.300mm × 300mm çalışma alanı, bu makineyi mobil cihazlarda kullanılan orta boylu PCB'ler için uygun kılıyor, tıbbi cihazlar, otomobil elektronikleri ve daha fazlası.
Geleneksel depanel yöntemlerinin aksine (örneğin, yönlendirme, yumruklama veya V kesimi), bu makine, PCB substratlarını (FR4, poliamid, vb.) temiz ve doğru bir şekilde kesmek için bir UV lazer kullanır.Mekanik temas olmadan, herhangi bir stres, toz ve delaminasyon sağlanmıyor.

300x300mm Tozsuz Stressiz UV Lazer PCB Depaneling Makinesi 0

UV Lazer PCB Depaneling Makinesi Özellikleri:

300×300 mm çalışma alanı: Yüksek esnekliğe sahip orta boylu PCB panellerini destekler.

UV lazer kesimi: Yüksek hassasiyetli, düşük termal etki kesimi için 355 nm UV lazer kullanıyor.

Mekanik stres yok: Dokunma yok demek, çekim sırasında mikro çatlak veya bileşen hasarı yok demektir.

Tozsuz çalışma: Yönlendirme veya testere yok = toz yok ve temizlik sonrası temizliğe gerek yok.

Yüksek hassasiyet ve doğruluk: Kesme doğruluğu tipik olarak ±10 μm veya daha iyidir.

Görme sistemi: Güvenilir tanıma ve dinamik hizalama için CCD kamerası.

Programlanabilir kesim yolları: Karmaşık tablo hatları için DXF/Gerber dosya ithalatını destekler.

Düşük Sıcaklık Etkisi Bölgesi (HAZ): UV lazer, termal stres ve karbonlaşmayı en aza indirir.

Güvenlik bölmesi: Tamamen kapalı tasarım, lazer koruması ve kilit koruması.

Otomatik İşaret Düzenleme: Tekrarlanan, hassas kesimler için mükemmel hizalama sağlar.

UV Lazer PCB Depaneling MakinesiÖzellikler:

Model	SMTL300, çift masa
Güç	380V AC, 50Hz, 20A
Sıkıştırılmış Hava	Sıkıştırılmış hava
Makine Boyutu	1450 ((L) x1350 ((W) x1665 ((H) mm
Kurulum alanı	3000x3000x2500mm
Makine ağırlığı	800 kilo.
Çevre sıcaklığı	22 ~ 25 °C
sıcaklık değişimi	± 1 °C / 24 saat içinde
çevre nemliği	% 40 ~ % 70 (açık bir yoğunlaşmaya izin verilmez)
Tozsuz sınıf	100000 veya daha fazla
Güç tüketimi	6KW
Kesim genişliği	≤ 50 mm × 50 mm
Kesme malzemeleri	PCB / FPC, LCP / yapıştırıcı ve diğer ilgili malzemelerin tam kesimi / yarı kesimi
Kesim kalınlığı	≤ 3 mm
Kesme hızı	≤ 3000mm / S
Genel işleme doğruluğu	≤ 30um
İşleme modeli	düz çizgi, çizgi, eğri, anormallik vb.
Lazer	355nm ışık dalgası nanosaniyelik lazer
Tekrarlama sıklığı	50-150khz
Lazer Gücü	UV 15W@30KHz
Nabız genişliği	< 20ns
Enerji istikrarı	% 3 RMS 8 saat boyunca
Işık kalitesi m2	< 1.3
Mod	2500mm/S
Garanti	1 yıl
Hizmet	Yurtdışı eğitim mevcuttur

UV Lazer PCB Depaneling MakinesiAvantajları:

UV Lazer PCB Depaneling Makinesi, basılı devre panelleri (PCB'ler) kesmek, delmek ve işaretlemek için tasarlanmış yüksek hassasiyetli, temas dışı bir depaneling çözümüdür.tıbbi cihazlar, otomotiv, havacılık ve telekomünikasyon endüstrileri yüksek hassasiyet ve minimum stres gerektiren.

Kısa dalga boyu (355nm) ve FR4, poliyimid, seramik ve alüminyum destekli substratlar gibi PCB malzemelerinde yüksek emilim verimliliği nedeniyle PCB depaneliğinde kullanılır.Minimum termal etki ile hassas kesimler.

UV Lazer PCB Depaneling Makinesi Uygulamalar:

Akıllı telefon ve tablet PCB'leri
Giyilebilir cihaz elektronikleri (akıllı saatler, fitness bandlar)
Tıbbi cihazlar ve yerleştirme cihazları
Otomotiv ADAS ve infotainment panelleri
Yüksek yoğunluklu sert-yavaş PCB'ler
LED panel ve aydınlatma modülü depaneling
