Lazer PCB Depaneling Makinesi

355nm Katı Hal Doğrusal Lazer Kesim Makinesi, Özelleştirilmiş Çalışma Alanı İçin

Tüm Kategori

PCB Depaneling Yönlendirici Makinesi

Sıcak Çubuk Lehimleme Makinesi

SMT besleyici arabası

Bizimle İletişim

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Şimdi iletişime geçin

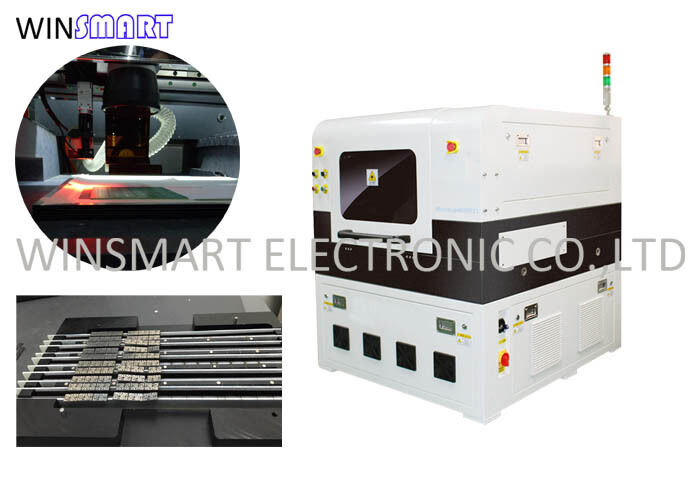

355nm Katı Hal Doğrusal Lazer Kesim Makinesi, Özelleştirilmiş Çalışma Alanı İçin

Marka Adı:	Winsmart
Model numarası:	SMTL600
Moq:	1 takım
fiyat:	USD1-150K/set
Ambalaj detayları:	Kontrplak Kasa
Ödeme şartları:	L/C, T/T, Western Union

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri:

Sertifika:

PCB Materyali:

FR4, FPC

Cutting Stress:

Çalışma alanı:

300x400mm

Lazer Tipi:

Garanti:

12 ay

İsim:

Satır içi Lazer Kesim Makinesi

Yetenek temini:

Ayda 100 Set

Ürün Açıklaması

Özel çalışma alanı için 355nm Katı Durumlu İnline Lazer Kesme Makinesi

Inline PCB Lazer Kesme Makinesi Tanıtım:

Bir Inline PCB Lazer Kesme Makinesi, lazer teknolojisi kullanarak basılı devreler (PCB) kesmek veya kesmek için tasarlanmış tam otomatik, yüksek hassasiyetli bir sistemdir.Inline makineler doğrudan bir SMT (Surface Mount Technology) üretim hattına entegre edilir., el müdahalesi olmadan otomatik kart yükleme, kesme ve boşaltmayı sağlar.
Bu makine, hassasiyet, temizlik ve hızın kritik olduğu yüksek hacimli, yüksek karışımlı PCB imalatı için idealdir.

Inline PCB Lazer Kesme MakinesiSpesifikasyon:

Lazer Tipi	Q-Switched diyot pompalı tüm katı durumlu UV lazer
Lazer Dalga Uzunluğu	355nm
Lazer markası	Optowave
Doğrusal motorun çalışma masasının konumlandırma hassasiyeti	±2μm
Doğrusal motorun çalışma masasının tekrarlama hassasiyeti	±1μm
Tarama Hızı	2500mm/s (max)
Çalışma Alanı	40mmx40mm
Çalışma Masası	Bir tane.
Çalışma Alanı	300x400mm
PCB tipi	V kesimi ve Tab
PCB malzemesi	FR4, FPC
PCB kalınlığı	0.2-3 mm.
CCD Kamerası	Almanya Markası
Masa platformu	Mermer
Soğutma Modu	Su soğutucu
Egzoz sistemi	- Evet.
Hizmet	Yerel kurulum ve eğitim
Garanti	12 ay
Makine Durumu	Yeni
Konumlandırma	Dökme

Inline PCB Lazer Kesme Makinesi İşlevleri:

Lazer Depaneling / Cutting: Lazer enerjisi kullanarak çoklu PCB'leri büyük bir panelden kesin bir şekilde ayırır.

Otomatik Tahta İşleme: El giriş olmadan PCB'lerin konveyör tabanlı yüklenmesi ve boşaltılması.

Görme tabanlı hizalanma: Dahili kamera sistemi, doğru konumlandırma ve kesim için fidücilleri tarar.

Barkod Tarama / İzlenebilirlik (ihtiyaçlı): İzleme ve otomatik tarif seçimi için ürün kodlarını okur.

Gerber/DXF Dosya Yorumu: Dinamik kesim yolu üretimi için standart PCB tasarım dosyalarından programlamayı destekler.

Gerçek Zamanlı İzleme: Kalite kontrolü için parça kesme parametrelerini ve sistem durumunu izler.

Inline PCB Lazer Kesme MakinesieAvantajları:

Tamamen Otomatik İş Akışı: İşgücünü azaltır, verimi arttırır ve 24 saat bakımsız kullanımı destekler.

Toz ya da enkaz yok: Temiz kesim süreci, son işlem gereksinimini ortadan kaldırır.

Mekanik stres yok: Hassas bileşenleri ve lehimli eklemleri hasarlardan korur.

Yüksek hassasiyet: Karmaşık, sıkı toleranslı PCB çerçeveleri için mükemmel.

Yüksek Hız: Dakikada birden fazla tahtayı tutarlı kaliteyle kesebilir.

Esnek ve ölçeklenebilir: Farklı tahta tasarımlarına ve üretim hacimlerine kolayca uyarlanır.

Düşük Bakım: Bıçaklar veya yönlendiriciler gibi tüketici malzemeler yok; uzun vadede daha düşük maliyet.

Azaltılmış hurda oranı: Kesin, temas etmeyen doğası nedeniyle kusurları en aza indirir.

Birleştirme Hazır: Akıllı fabrika uygulamaları için MES/ERP sistemleriyle uyumludur.

Inline PCB Lazer Kesme MakinesiUygulamalar:

Akıllı telefon, akıllı saat ve tablet PCB'leri

Otomotiv ECU ve sensör panelleri

Tıbbi cihaz elektronikleri

LED aydınlatma modülleri

Sert, esnek ve sert-yavaş PCB'ler

Yüksek güvenilirlik havacılık ve savunma elektroniği

Etiketler:

2500mm / S PCB Lazer Depanelleme Makinesi

CCD Kamera PCB Lazer Depanelizer

Microvia Delme PCB Lazer Depanelizer
